一、項目概況：

1、 項目系一中學，總的供暖面積為10000㎡，具體如下：

• 采暖面積：10000 m2

• 設備運行電加熱時間：夜間低谷電時段（23:00-次日7:00）

• 采暖末端裝置：暖氣片、地暖、風機盤管等

• 采暖出水溫度為：20-85℃可調

• 冬季室內計算溫度：t=18±2℃

• 年采暖天數：120天

• 運行方式：智能全自動

現擬采用全自動常壓電壓熱水鍋爐蓄熱式采暖方式，變壓器總?cè)萘?20KVA，白天其余用戶負荷約60KWH，夜間僅需照明，故電鍋爐最大功率可控制在210KW以內。


2、 供熱采暖溫度：按國家有關規定要求，結合項目性質，設計采暖室溫16-18℃。


3、 供熱采暖時間：根據中學生作息時間及住校特性，供暖時間為24小時。


4、 峰谷電時段表


峰段為8：00－22：00            電價：0.55元/度

谷段為22：00－次日8：00     電價：0.27元/度


5、 采暖供熱鍋爐：用固體蓄熱電鍋爐作為采暖熱源，利用晚間23:00-次日7:00低谷電，在直供的同時，蓄熱用于白天正常采暖。


6、 系統組成：


本工程鍋爐房系統可采用直接式供暖，即由固體合金加熱熱水向供熱用戶供暖，供暖熱水溫度建議控制在65℃以內，最低回水溫度50℃，并且將供熱熱水分割為兩部分，以保證供暖效果在整個供暖時段的穩定。

二、采暖負荷計算

機組運行方式采用24小時連續供熱，采暖熱指標為50W/m2，耗熱量：Q=S×q/1000(S:采暖面積m2；q：熱指標W/m2)


則負荷計算如下：


采暖熱負荷：Q=S×q/1000=10000×50/1000=500 KW

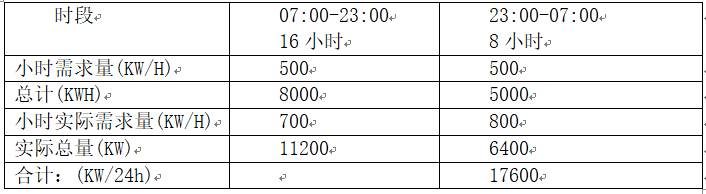

采暖負荷分布：


直供總設計負荷（23：00-7：00）：8000KW·h

蓄能總設計負荷（7：00-23：00）：5000 KW·h

根據氣候條件，50W/h為夜間最冷時需要的熱量，而白天所需熱量按70％計算即可，則蓄能時段的設計負荷按70％計算：

則 8000×70％=5600 KW·h；

而夜間電鍋爐8小時持續供熱，夜間熱量按80%計算即可：

則 5000×80％=4000 KW·h；

運行負荷：5600+4000=9600KW

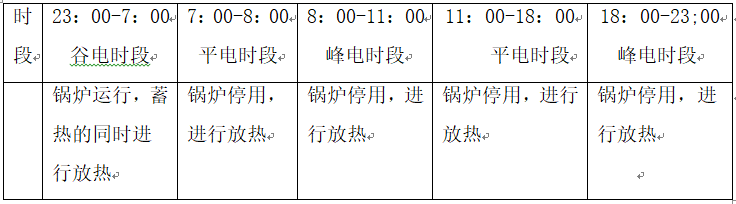

四、鍋爐運行方式

采暖運行方式：晚上低谷時段（23:00-07:00）儲熱電鍋爐蓄熱，所蓄的熱量供給整個建筑物的白天采暖及生活熱水使用，晚上鍋爐在蓄熱的同時進行直供，保證建筑物夜間的低溫供暖。


• 固體儲熱電鍋爐運行方式為全自動運行，夜間23：00低谷時段自行啟動加熱，至早7：00鍋爐停止加熱，并鍋爐可根據室外溫度情況，自行調節出口水溫，節省能源，使運行費用最低，當室外溫度較高時，如果鍋爐蓄的熱量在白天沒有全部釋放，剩余熱量可留第二天使用。

• 用戶也可根據自己的需要，在不同的時段，設定不同的出口水溫，鍋爐可按用戶的設置自動運行，較大的節省能源，降低運行費用。

• 北方冬季：寒冷漫長。冬季長達5個月，若以平均溫0℃以下為嚴冬，則有3個月（12—2月）。隆冬1月份平原地區平均溫為-4℃以下，山區低于-8℃，極端最低氣溫平原為-27.4℃。冬季降水量占全年降水量的2％，常出現連續一個月以上無降水（雪）記錄。冬季雖寒冷干燥，但陽光卻多，平均日照在6小時以上。

• 冬季采暖年使用天數按120天計算，將采暖日分為4部分，即設計負荷日、70%設計負荷日、50%設計負荷日、30%設計負荷日。根據北京地區日均氣溫趨勢圖估計達到設計負荷日的天數為15天，達到70%設計負荷日的天數為30天；50%負荷的時間占35天；30%負荷的時間占40天。

河北地區電力峰谷時段與電價如下（峰谷時段參照河北地區峰谷時段的數據）

7:00-23:00： 0.564元/kW/h

23：00——7：00  0.27元/kW/h

（表1-2）

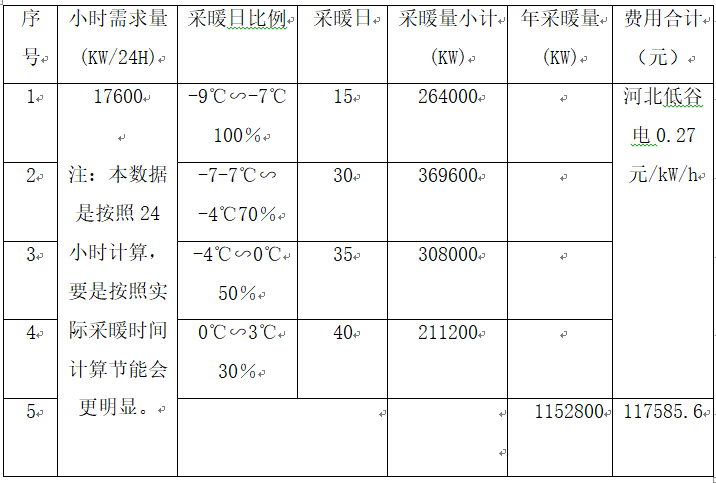

按以上數據進行運行費計算，各類配置的投資及運用費用比較見表1－1表，運行費中不包含水泵等小功率設備耗電量。


五、費用分析

根據我公司大量類似鍋爐房實驗數據和理論計算得出：


在嚴格控制供暖系統跑冒漏滴，并對系統合理分區并靈活調節供暖時間的情況下，在共計4個月的供暖期內，其中供暖初末期可只用少部分低谷電供暖，而最冷的時間可全用低谷電，極寒天氣時可適當開啟平電補充供暖，可確保本項目采暖運行費用一個采暖季（120天）每平米采暖費用在15元以下。


六、本項目優勢

1、 電鍋爐自動化程度高，常壓鍋爐可無人值守，操作人員無需持鍋爐證。

2、 鍋爐清潔環保無噪音，無燃料除塵等占用場地，總體占地面積小。

3、 供暖初末期，基本只需采用谷電供暖，供暖成本低。

4、 鍋爐投資省，運行維護成本低，在保證電鍋爐元器件品牌的情況下，鍋爐故障率極低。
